В сегодняшних реалиях недостаточно идеально выполнить работу. Заказчики готовы доплачивать за срочность. Основатель «Школы траблшутеров» Олег Брагинский и ученик Валерий Хлебнов покажут несколько трюков экономии времени при составлении чертежей.
Заказчик обратился с просьбой ежемесячного составления комплектов исполнительной документации на объекте, дождавшегося своей очереди на реконструкцию и реставрацию. Штатные специалисты оказались сильно загружены в регионах, новых сотрудников брать не планировали.
Встретившись на объекте, оказалось, что планируется перестройка Московского театра Олега Табакова на Садовом кольце. Вежливо предупредили о повышенных требованиях к оформлению документов и схем. Технадзор проявлял чудеса крючкотворства, уклоняясь от подписания актов.
Одним из основных критериев для Заказчика была скорость оформления разрешительного пакета. Идеальные документы, составленные с опозданием, влекут за собой сбои финансирования объекта. Застройщики без стеснения откладывают оплаты работ до момента сдачи отчётных бумаг.
Вторым критерием, сыгравшим нам на руку, было нежелание дополнительно раздувать штат специалистов. Загруженность на проектах похожа на американские горки или океанские приливы и отливы. Кормить простаивающих сотрудников накладно, нужны временные помощники на подхват.
Продемонстрировав составление исполнительных схем, подскажем, где можно срезать углы для повышения продуктивности. Про горячие клавиши и слепой набор повторяться не будем – это фундамент будущего достигаторства. Без азов нет смысла карабкаться на вершину пьедестала.
Первым шагом запрашиваем у Заказчика (Проектировщика) Рабочую документацию (РД) в редактируемом виде. В 90% случаях она в наличии, так как работать с ней гораздо удобнее, чем с PDF-книгами. В последних версиях AutoCAD иногда спасает внедрение примитивов из PDF, но:
- нестандартные шрифты рассыпаются на тысячи элементов, утяжеляя чертёж
- нет гарантии в точности привязок при построениях.
В отличие от строго выверенного PDF-документа, DWG чаще встречает полномасштабной радугой для облегчения восприятия и внесения корректировок. Задействуем полученный исходник как чёрно-белую фоновую подложку факта с уместным добавлением необходимых цветовых акцентов.

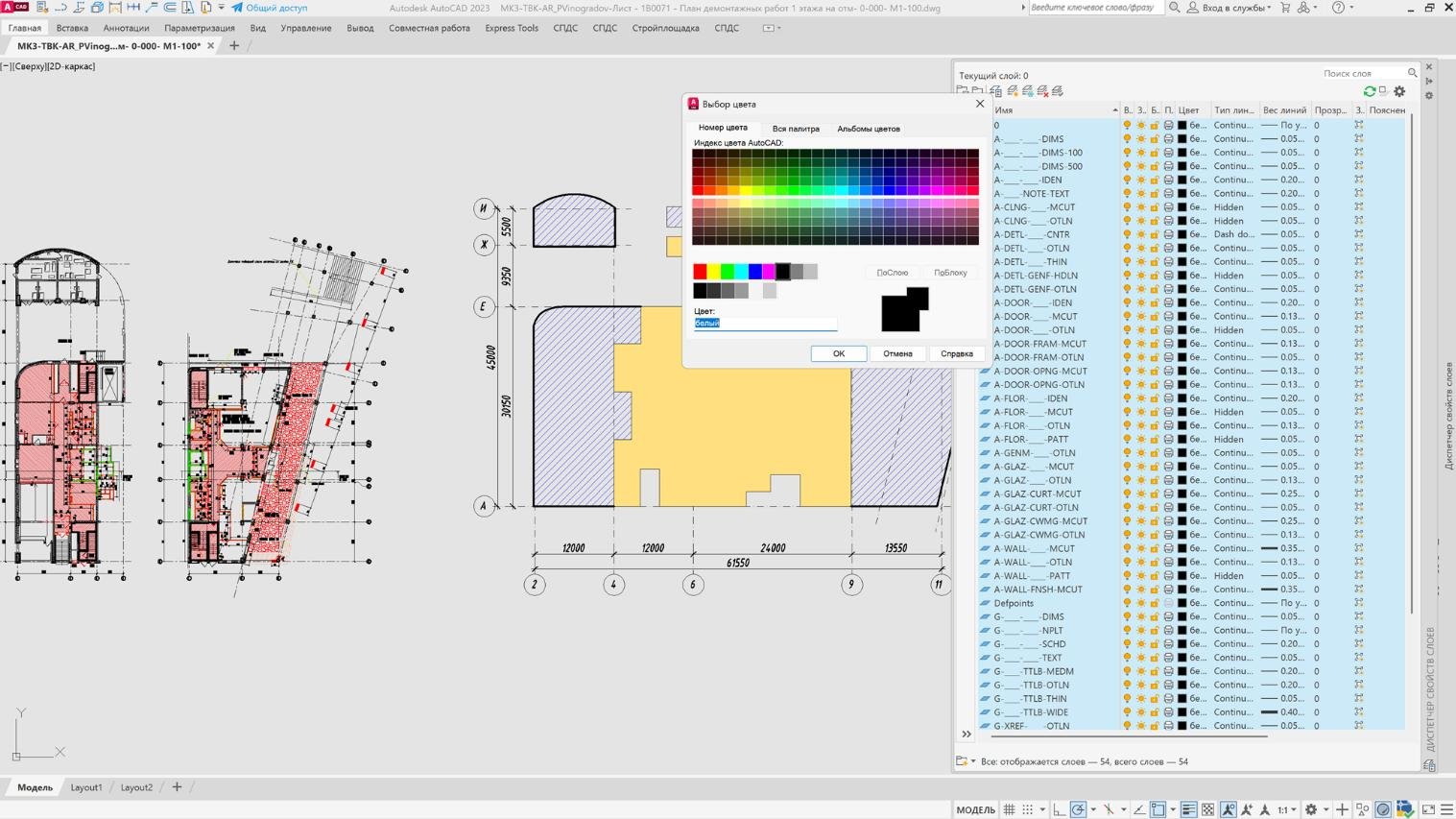

Открыв «Диспетчер слоёв» и выделив все строки, выберем цвет «белый», который применится ко всем калькам, исключая блоки. Документы проектировщиков редко составляются в классических САПР без применения специализированных плагинов, облегчающих стандартные построения:
Оставшееся разноцветье связано с индивидуальной покраской отдельных примитивов вручную, либо с индивидуальными настройками блока. Первые перекрашиваем в цвет «По слою» в свойствах, вторые редактируем индивидуально. Не спешите их разбивать, пригодятся в будущем.

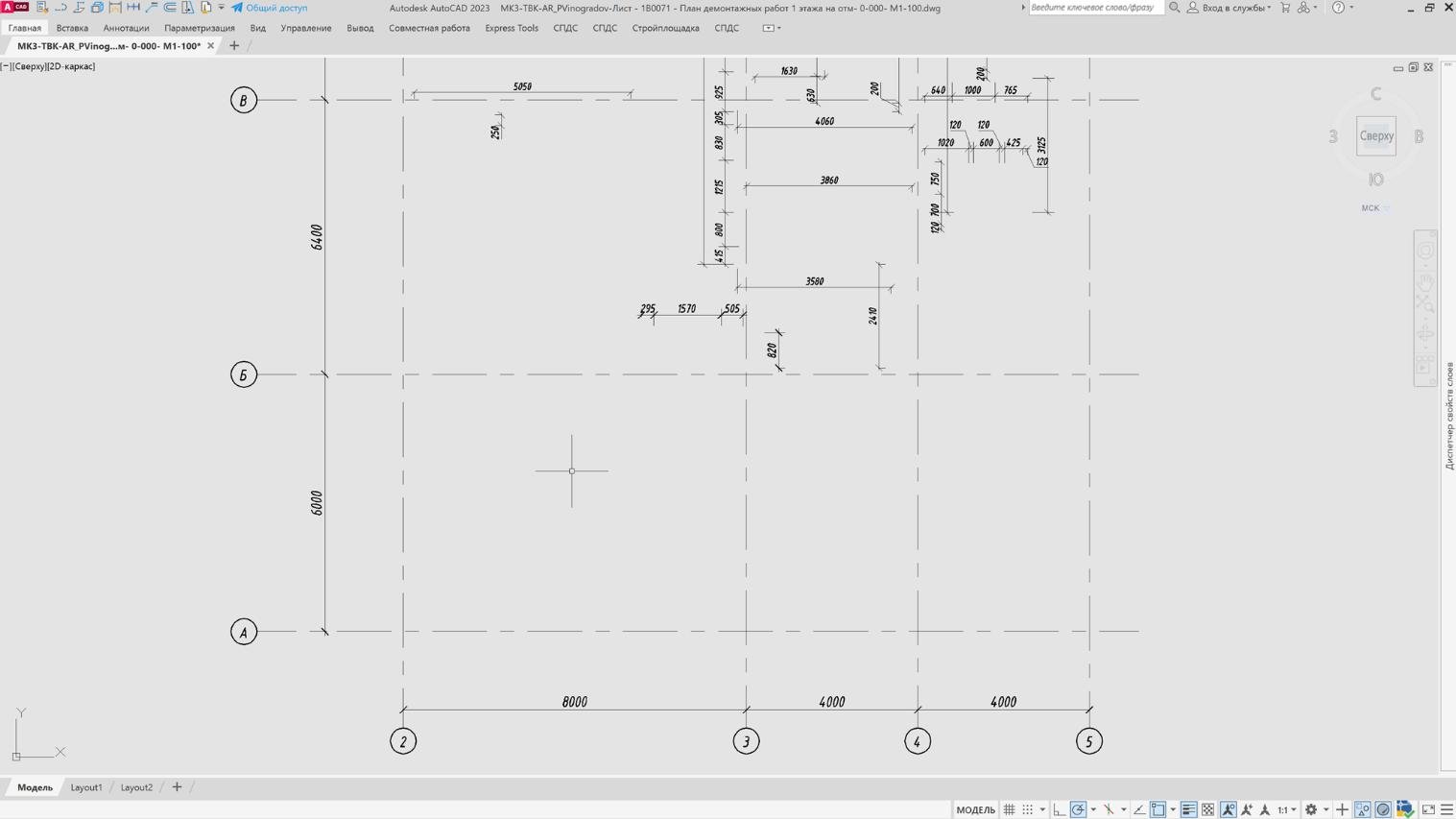

Выделяем однотипные примитивы через «Выбрать подобное», изолируем для контроля срабатывания команды. Например, размеры могут присутствовать и на объектах, и на осях. Временно очищенный экран снижает зрительную нагрузку, позволяет быстрее принимать решения:

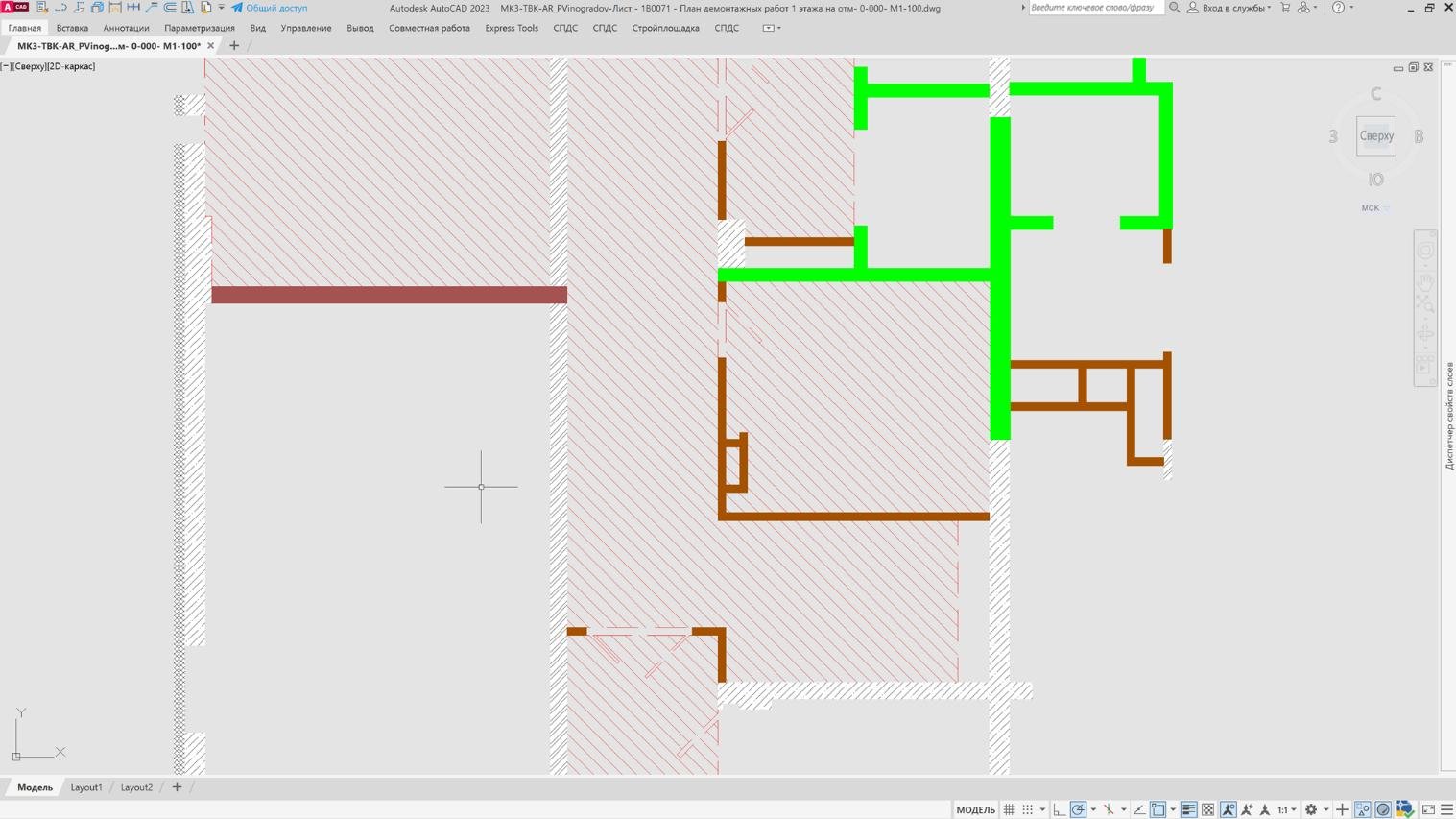

Аналогично поступаем со штриховками. Предлагаем не работать с абсолютно белой или чёрной подложкой. Видны «фоновые» заливки штриховок, наложение масок и прочие объекты, создающие случайные артефакты при выводе на печать. Мусор на листе портит впечатление от документа:
Обращаем внимание, что для частичной корректировки штриховок лучше подходит обрезка по линии. Примитив, созданный в нестандартной CAD-системе, скорее всего, будет вести себя неадекватно: сбивать масштаб и контуры, пропадать из пространства модели и завешивать файл.

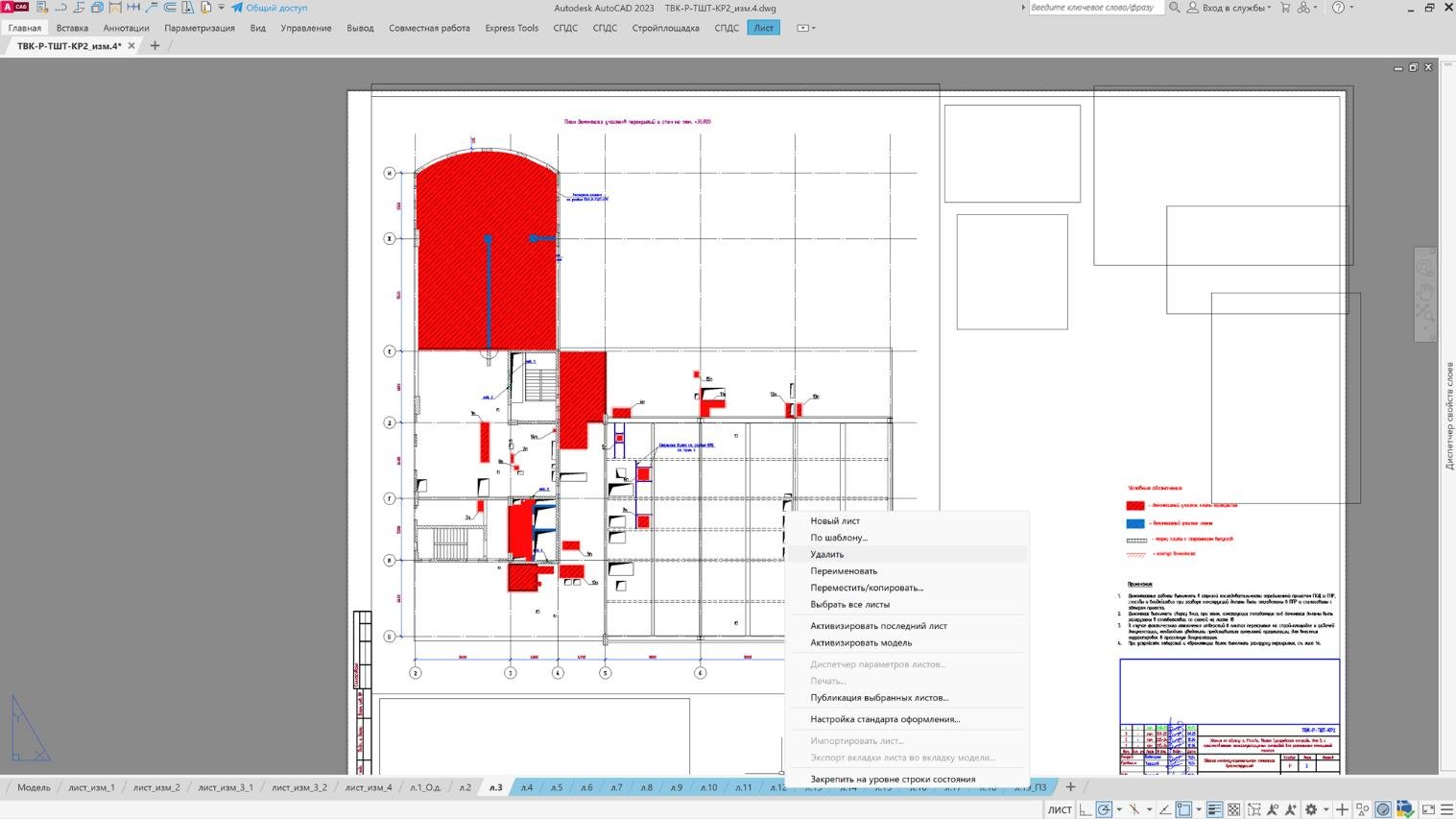

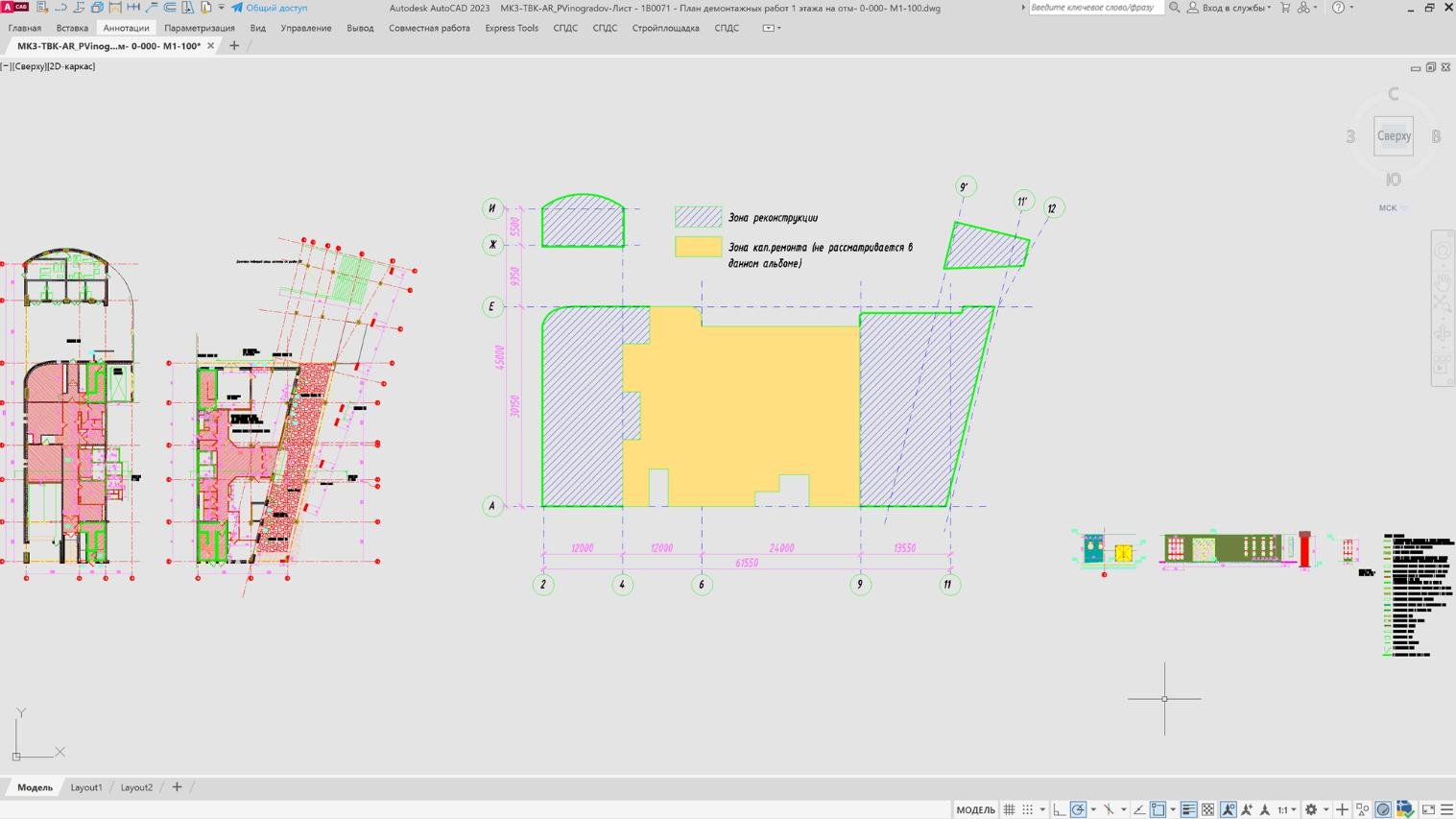

Следующими в очереди на удаление стоят листы с бесконечными видовыми экранами. Перегрузка подобными элементами незаметна на рабочих станциях, но сильно затрудняет работу на ультрабуках. Часто содержат обособленные примитивы, которые планируем очистить далее:

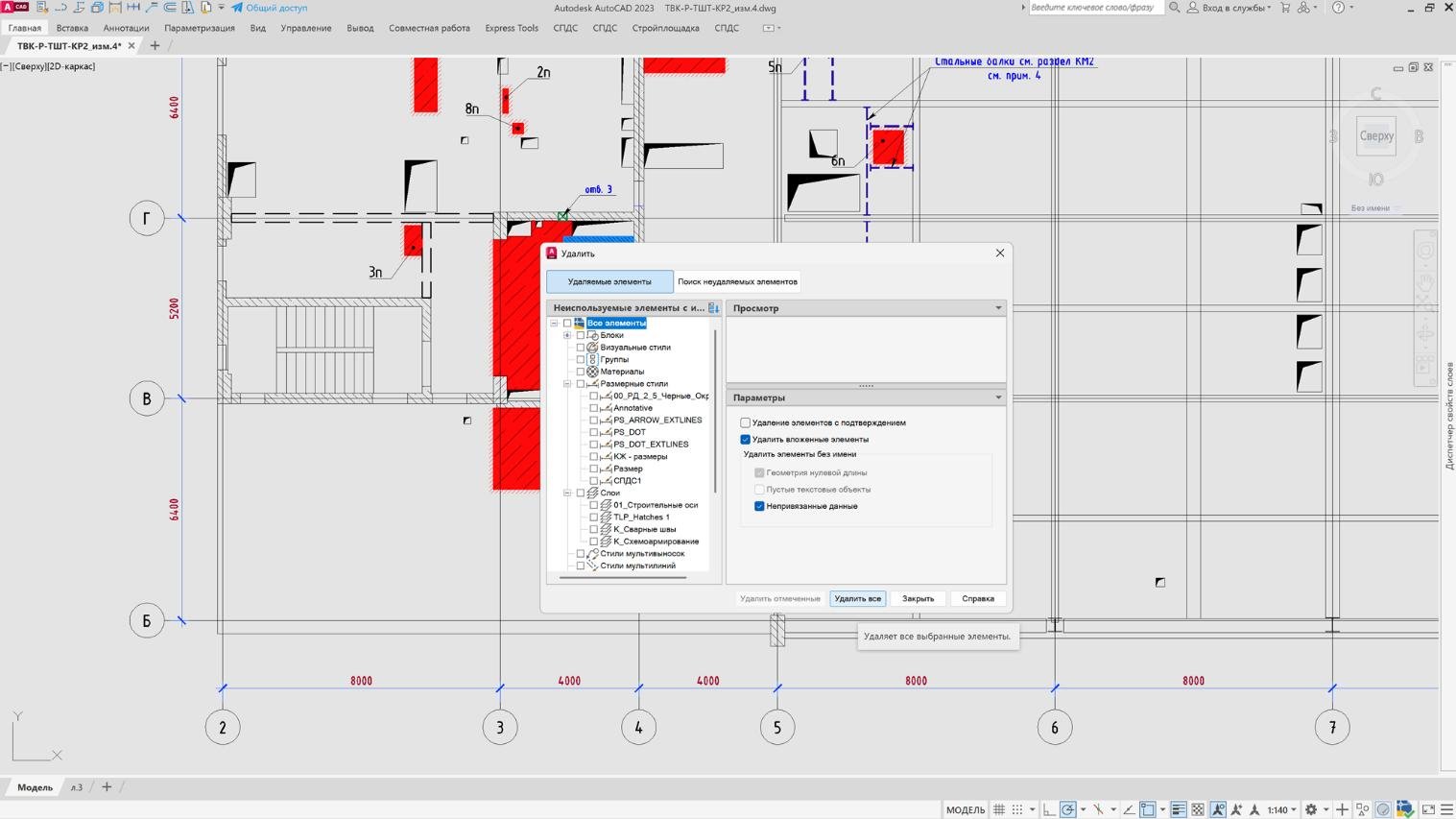

Наилюбимейшая кнопка «Очистить» просматривает документ целиком, подсказывает типы и количество незадействованных элементов, хранящиеся в чертеже «на всякий случай». Данная библиотека похожа на кэш браузера. Не боимся прожимать «Удалить все», сделает без чекбоксов:
Избавляясь от хлама, незадействованного в чертеже, уменьшаем количество стилей для текста, аннотаций, выносок и таблиц. Облегчённые чертежи редактируются заметно быстрее, потребляя меньше оперативной памяти. Оставшиеся после «уборки» подгоняем под стандарты оформления.

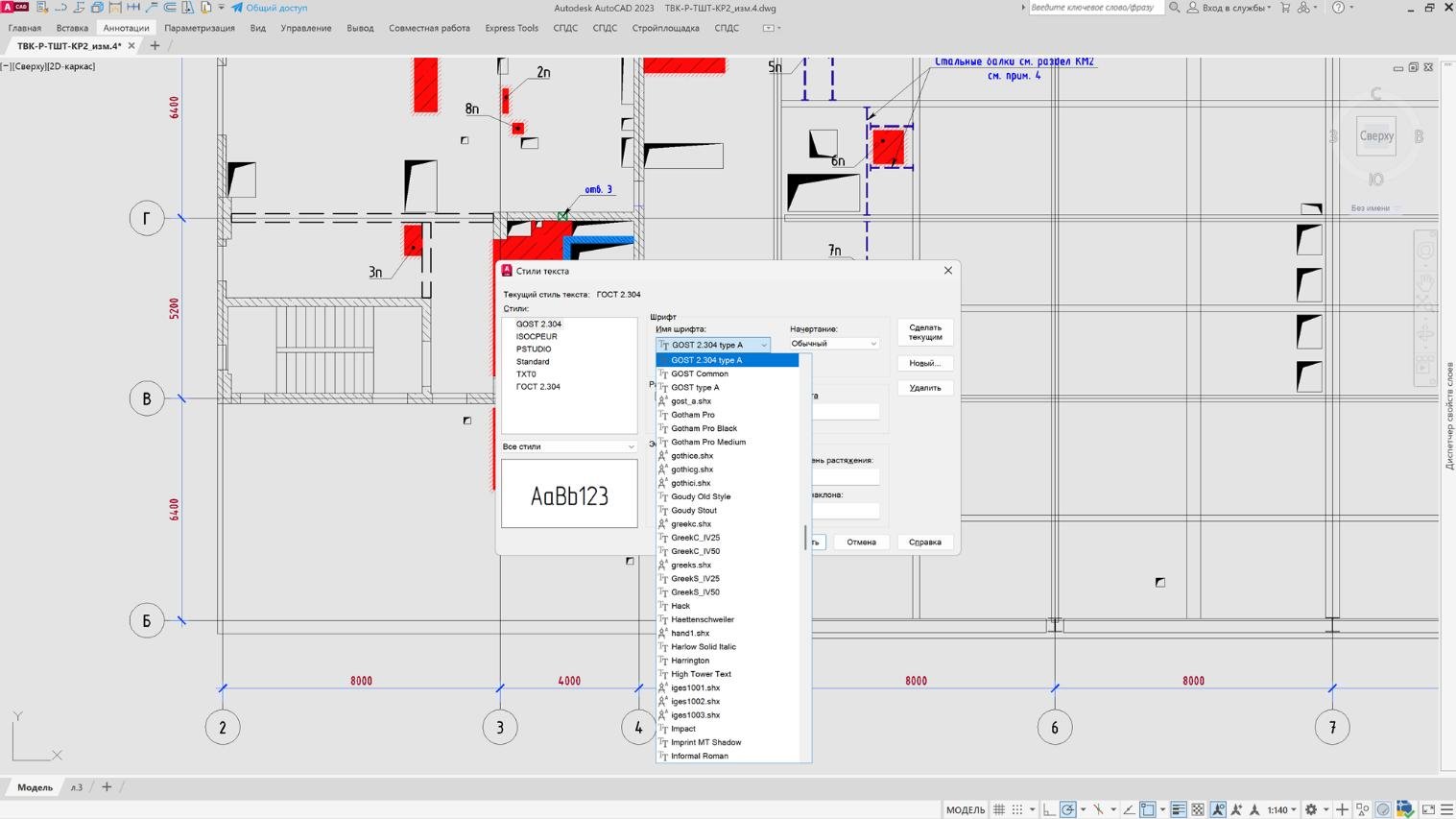

После очистки проверяем стили. Тут уже, как повезёт: задействованные единожды будут отображены длинным списком. Краткий перечень приводим в единый формат, копирование по образцу часто не срабатывает, заметно на мультитексте. Сбросить полностью тоже невозможно:
Приходится идти на хитрость: разбиваем мультитекст до односточного. Последний не имеет вложенного форматирования и облачится в настроенный стиль. Далее консольной командой «txt2mtxt» соберём отдельные строки в прежний абзац. Рекомендуем повесить на привычный бинд.
Максимальный прирост в скорости оформления дают собственная или заимствованная библиотека заготовок. Модуль СПДС от Autodesk универсален, но придётся разобраться в работе с атрибутами блоков. В более ранних версиях таблицы редактировались в более удобном формате на лету.

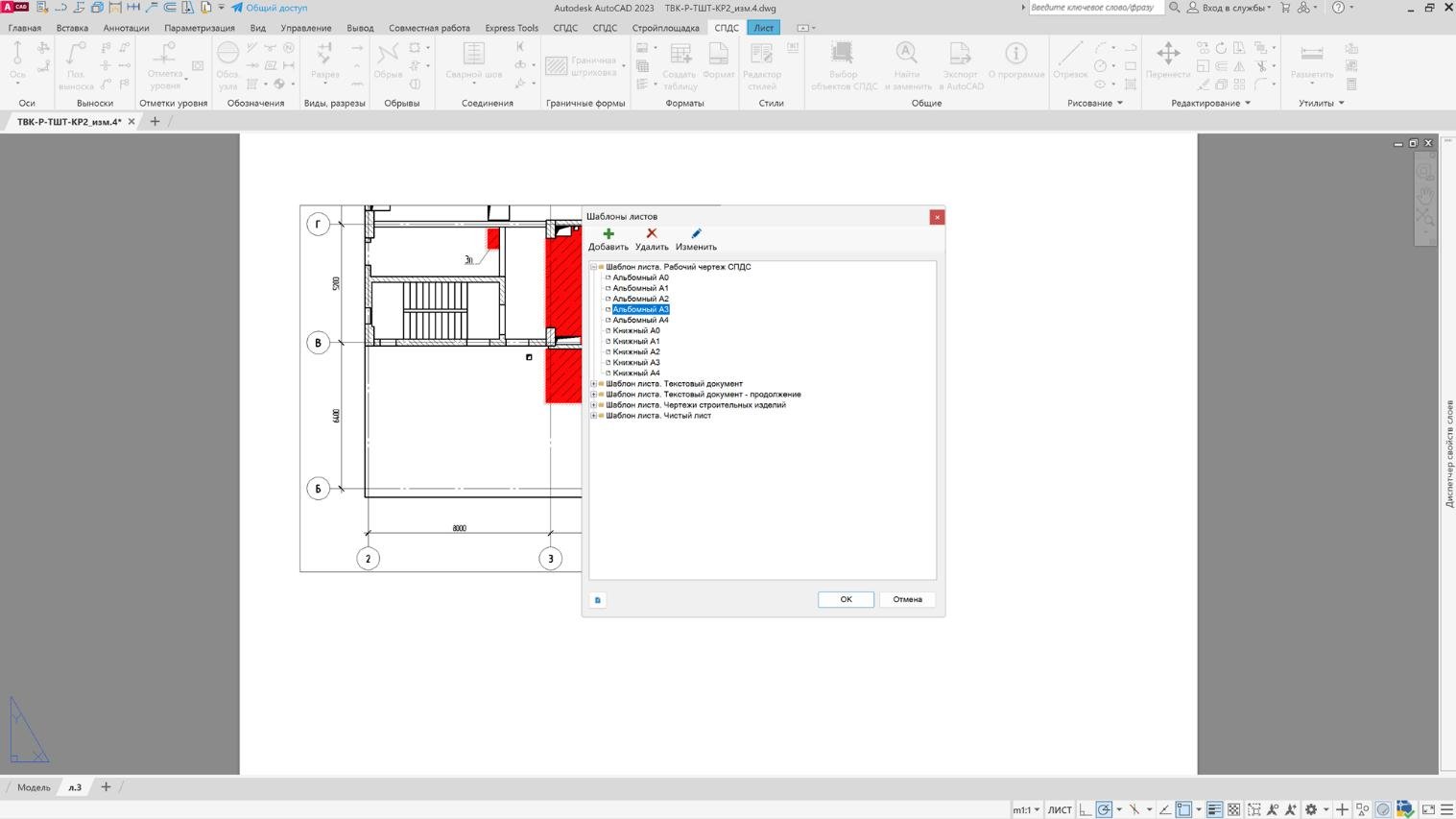

СПДС от GraphiCS – платный аналог, разработанный в РФ, облегчает оформление чертежей встроенной библиотекой готовых блоков. Наиболее точен на соответствие ГОСТам по оформлению штампов и условных обозначений. Удобнейшая работа с таблицами и подгонкой текста в ячейке:

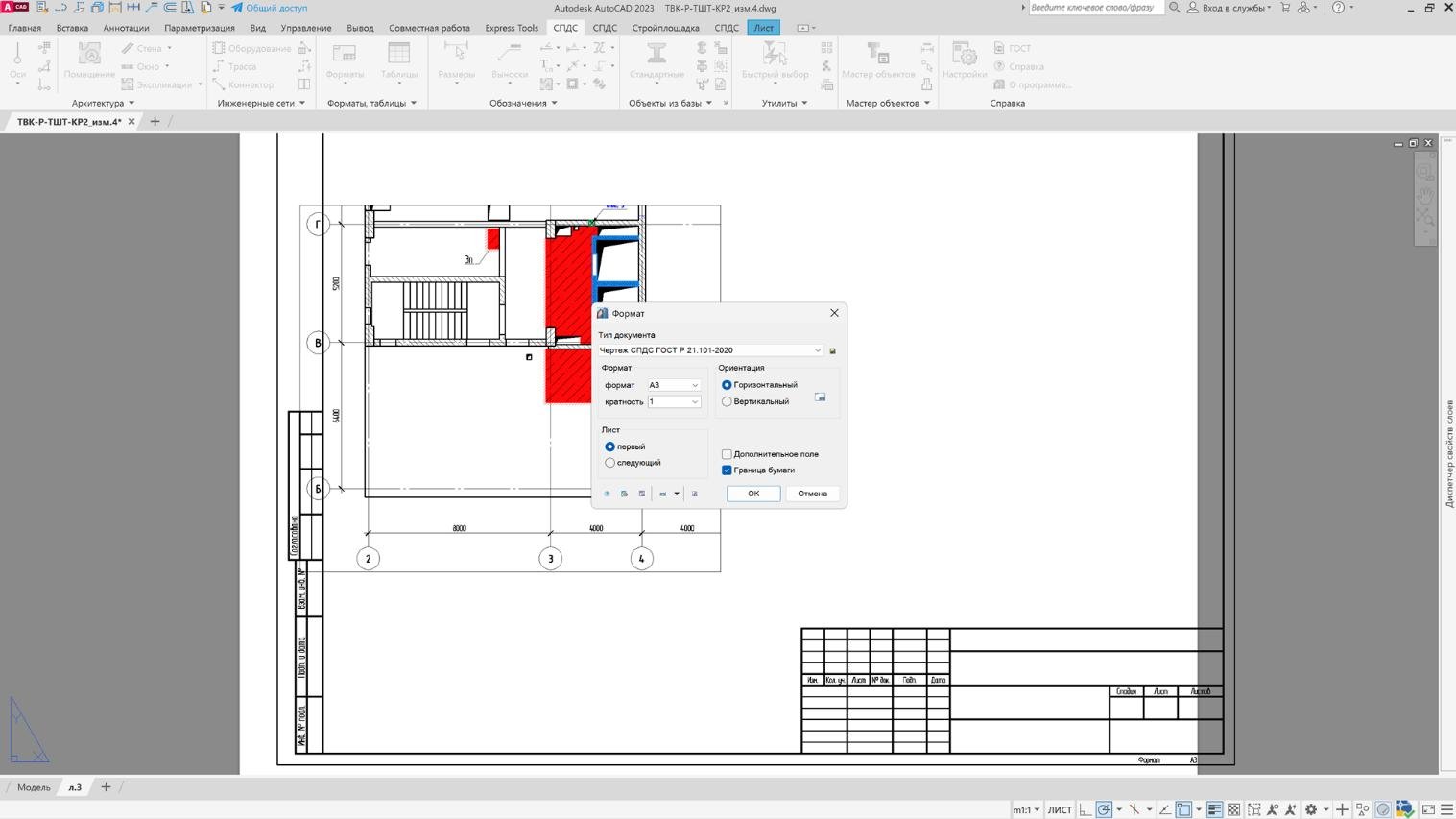

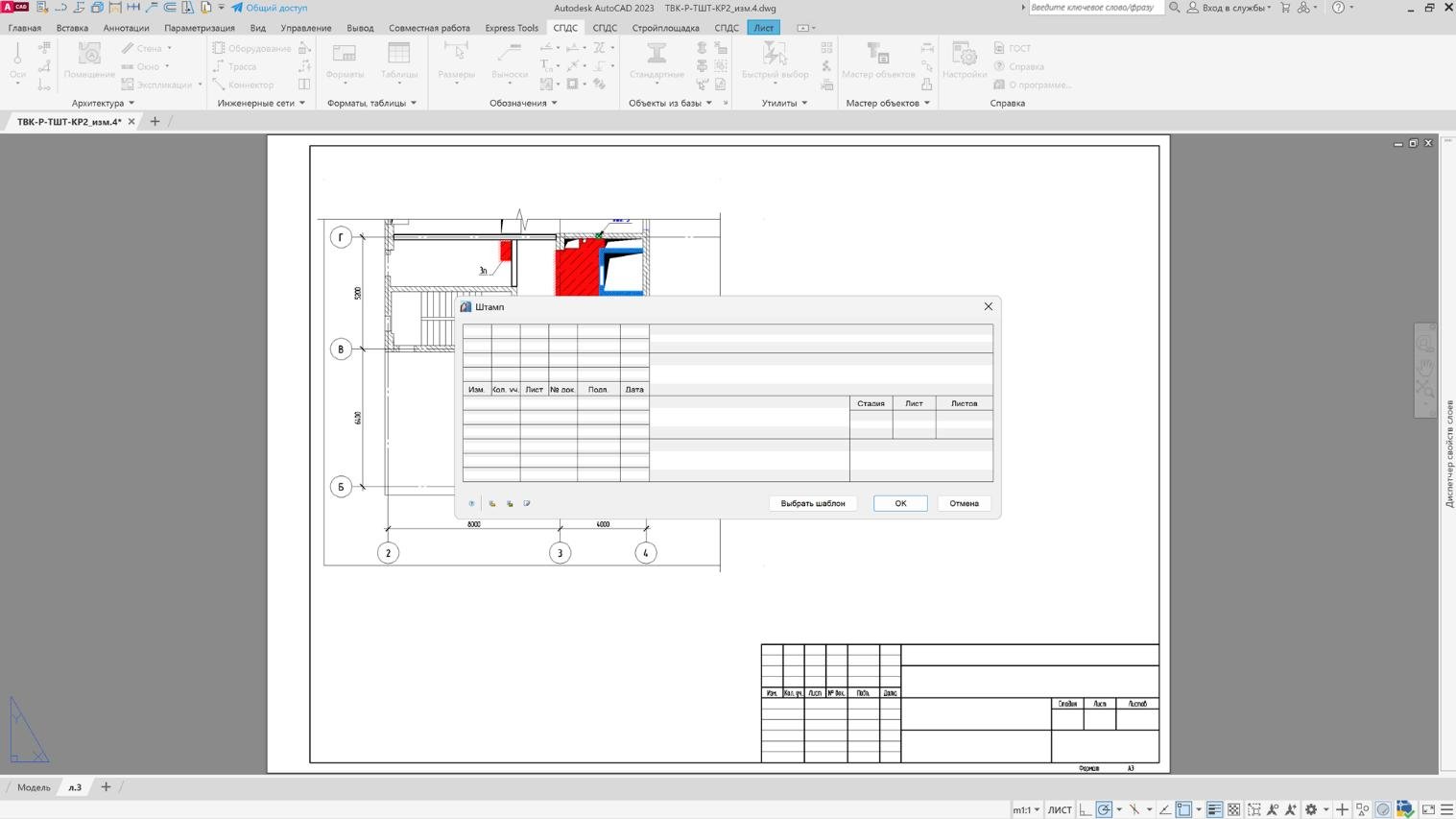

Заполнение штампов занимает считанные секунды, так как плагин запоминает предыдущие введённые значения. Разобравшись с дополнительной панелью масштабов, применяем на листах или в пространстве моделей. Умеет заимствовать нестандартные значения из атрибутов блоков:
Настраиваем видовые окна: перемещаем на непечатаемый слой, добавляем обрывы с маскированием. Условные обозначения делаем из мультитекста с буллитами. Сами обозначения являются малыми обрезанными копиями видовых экранов без изменения масштаба прорисовки.

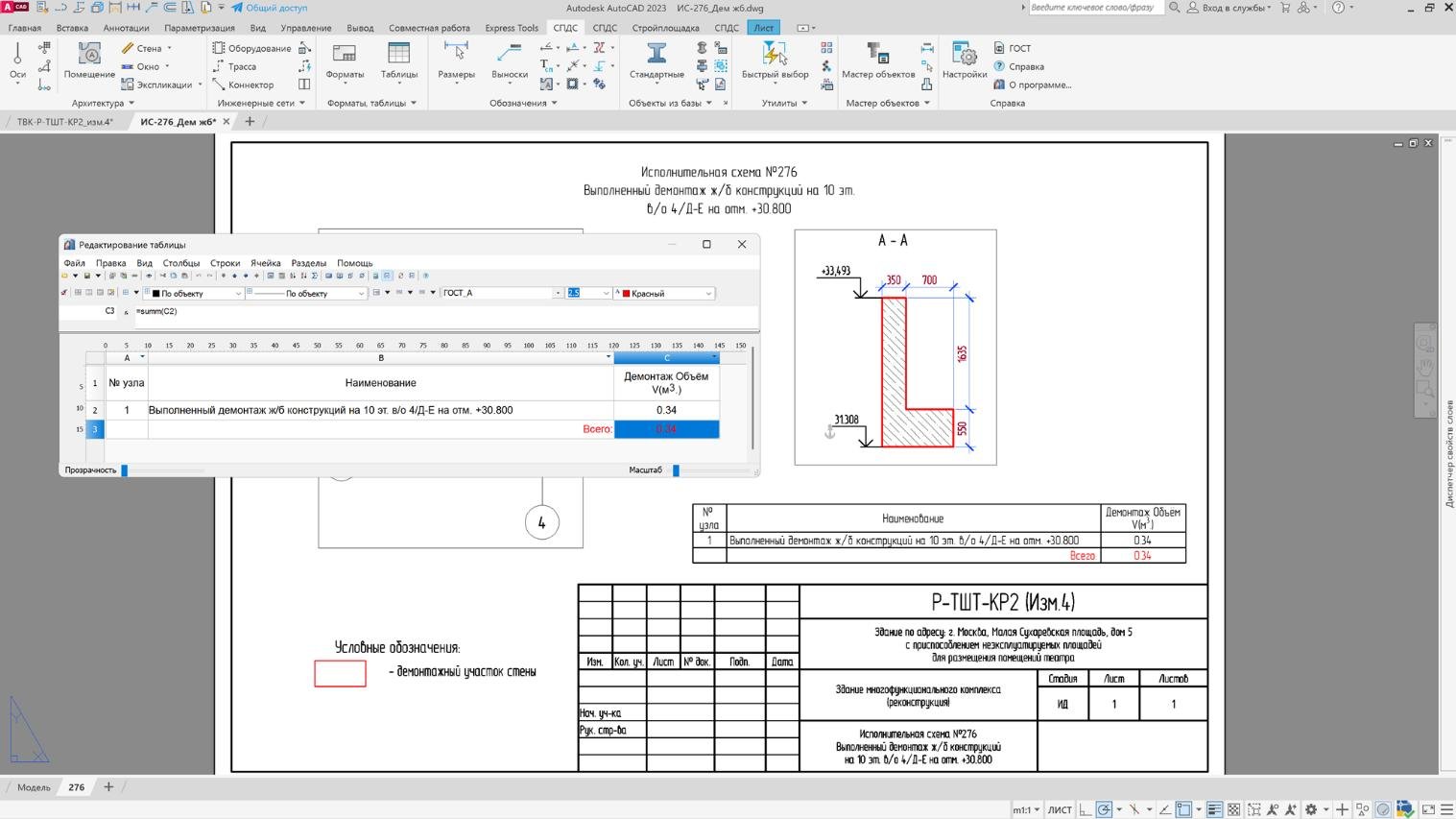

Работа с таблицами производится в дополнительном окне. Понимает формулы, позволяет вытягивать динамические значения свойств примитивов. Наиболее ценно уплотнение текста, который не помещается в ячейке по высоте и ширине. Не гадаем с коэффициентом уплотнения:

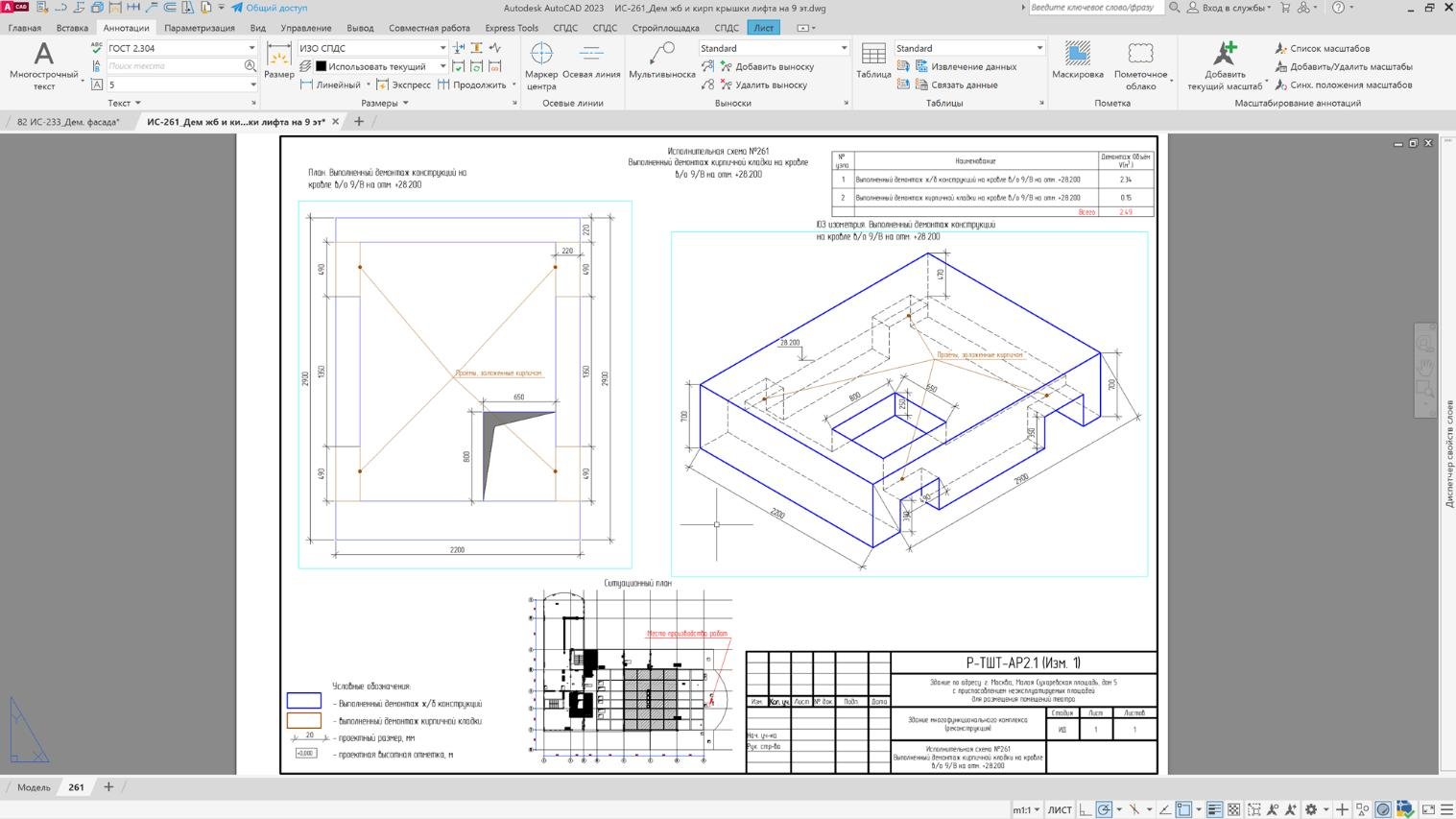

Финальный штрих: размещаем элементы, чтобы гармонично уживались на листе. Удачная компоновка позволит сэкономить на бумаге, используя меньший формат. Не выводите сразу на печать, экспортируйте в PDF – заметите артефакты и недочёты, упущенные при черчении схем:
Теперь видите, что хорошо выполнить работу можно ещё и быстро. Нужно лишь досконально знать инструменты, накопленные в обоймах умений. Стоит заплатить пару монет за удобный плагин, который позволит выполнить больше работы в кратчайшие сроки и получить оплату. Дерзайте!
