Молодые руководители не понимают идеи и назначения электробезопасности. В представлении начинающих специалистов защитные меры – пустая трата ресурсов. Мнение сохраняется до первого несчастного случая. Разберём распространённые мифы об электробезопасности.
Если выключатель выключен – напряжения нет
В среде линейного электротехнического персонала бытует мнение: «Если выключатель / рубильник / автомат выключен, значит, напряжение в сети отсутствует». Опасное для жизни заблуждение способно привести к попаданию сотрудника под напряжение и причинить увечье.
Выключатель может оказаться неисправным и пропускать электрический ток; на линии возможно наведённое напряжение. Автомат может обесточить постороннюю кабельную линию вместо запланированной – ситуация случается особенно часто при отсутствии однолинейной схемы.
Цепь управления может быть собрана с ошибкой: схема начерчена неверно либо дополнена изменениями, не отображёнными вовремя в документации. Необходимо помнить о риске появления напряжения из-за обратной подачи на соседней линии или неисправности.
В проводах может появиться наведённое напряжение, а в цепи могут стоять конденсаторы с опасным зарядом, готовым разрядиться на электрике. Наведённое напряжение возникает от соседних линий, а заряд конденсаторов сохраняется после отключения питания.
По указанным причинам не следует полагаться на удачу и думать: «Сто раз делал – сэкономлю время, сделаю быстрее, без проволочек». Перед работой строго обязательно проверять исправность индикатора напряжения (тестера), а затем – отсутствие напряжения в сети.
Бытовое напряжение 220 В не опасно?
Опасность поражения зависит не только от напряжения в сети, но и от величины электрического тока. Величина тока определяется рядом условий: влажностью, состоянием кожи, обуви, поверхности пола, путём прохождения тока через тело, психологическим состоянием человека.
Даже небольшое напряжение – 50 В или 24 В – тоже опасно для человека. В помещениях с повышенной опасностью для снижения риска поражения электрическим током напряжение для светильников применяют не выше 42 В, а в особо опасных помещениях – не выше 12 В.
Человек подвержен большому риску при одновременном касании токоведущей части и заземлённого предмета: корпуса оборудования, трубы, металлической конструкции. Необходимо помнить: проводник всегда несёт потенциальную угрозу поражения током!
Резиновые перчатки защитят от удара током?
Обычные перчатки не являются электрозащитным средством, не рассчитаны на работу в электроустановках, могут иметь микроповреждения. Отличить обычные от диэлектрических можно, проверив наличие испытательного штампа электролаборатории, подтверждающего пригодность.
Не каждая специализированная организация вправе проводить испытания. Для проведения требуется оборудование, позволяющее испытывать электрическую прочность изоляции, измерять ток утечки и прочие параметры.
Лабораторные приборы обязаны соответствовать требованиям государственных стандартов, технических регламентов и методик испытаний. Средства измерений должны быть внесены в Государственный реестр средств измерений и иметь действующие свидетельства о поверке.
В списке «Дополнительно в лаборатории должны присутствовать»:
Нормативные документы: ГОСТы, технические условия, инструкции по применению и испытанию средств защиты, используемых в электроустановках.
Протоколы испытаний. Оформляются по результатам проверок, содержат сведения о проведённых опытах, используемом напряжении, продолжительности воздействия, токе, протекающем через изделие.
Методики проведения испытаний, утверждённые техническим руководителем лаборатории и соответствующие ГОСТам.
Регистрационные карточки на оборудование с указанием наименования, заводского и инвентарного номера, данных о производителе, дат получения и ввода в эксплуатацию, ремонта, обслуживания.
Лаборатория должна располагать специалистами, имеющими соответствующее образование и квалификацию. Сотрудники обязаны:
Иметь запись о допуске к испытаниям в удостоверении о проверке знаний правил работы в электроустановках.
Пройти подготовку и проверку знаний.
В списке «Дополнительно лаборатория должна»:
Иметь действующую аккредитацию с приложением, подтверждающим право на проведение испытаний электрозащитных средств.
Обеспечить условия в помещениях для испытаний, не влияющие на результаты и точность измерений.

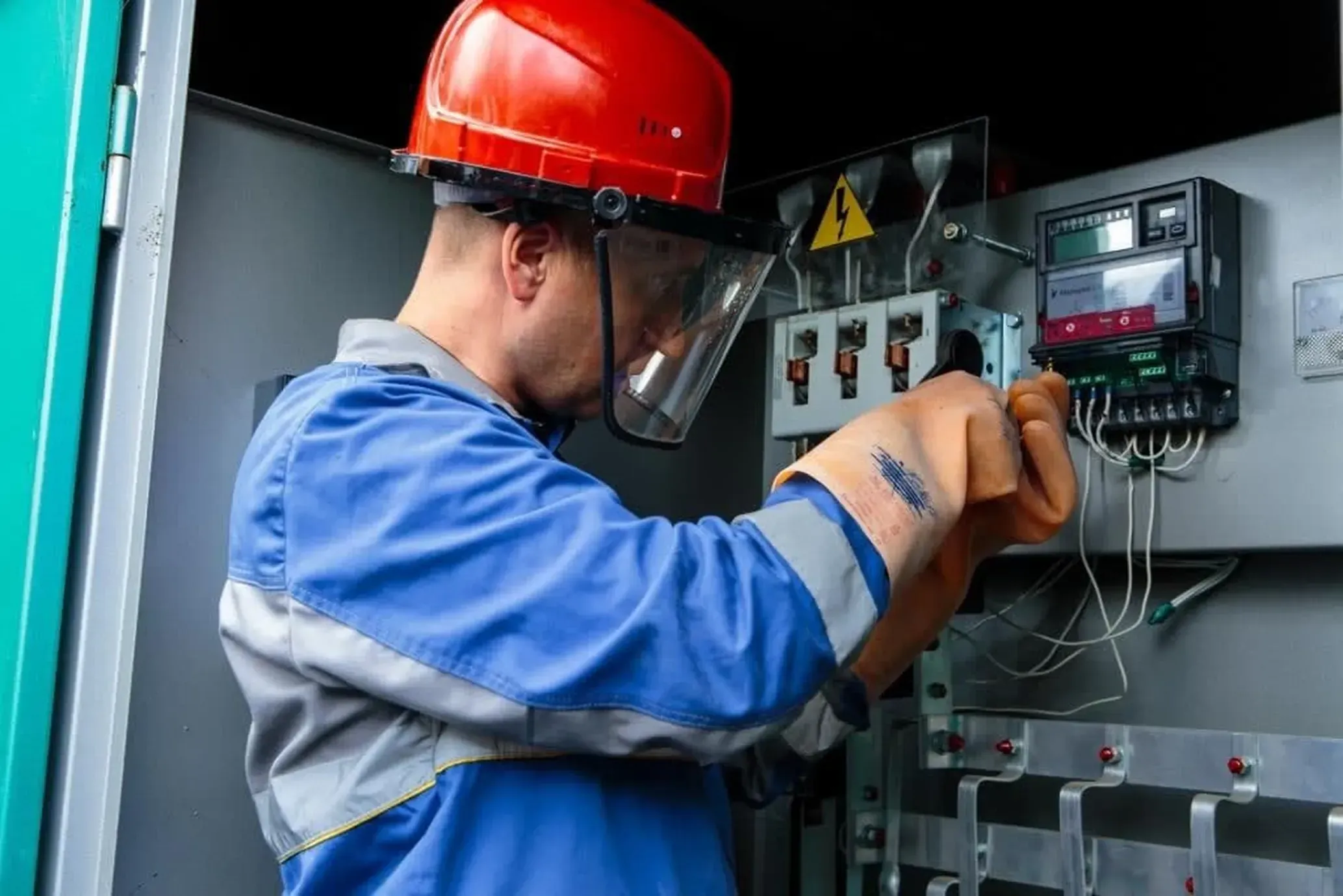

Диэлектрические перчатки
Диэлектрические перчатки используются в электроустановках в зависимости от класса защиты и номинального напряжения. Применение перчаток определяется маркировкой и техническими характеристиками, указанными производителем.
Существует несколько классов – с определённым цветом и диапазоном рабочего напряжения:
Класс 0 – цвет бежевый, применяется при напряжении до 1’000 В: в офисах, жилых помещениях, распределительных щитах и ВРУ.
Класс 1 – цвет белый, применяется до 7’500 В: в некоторых трансформаторных подстанциях.
Класс 2 – цвет жёлтый, работа с напряжением до 17’000 В: на промышленных объектах и ОРУ.
Класс 3 – цвет красный, надевают при 26’500 В: в высоковольтных лабораториях.
Класс 4 – цвет чёрный, применяют до 36’000 В при выполнении особых работ.
В электроустановках до 1’000 В диэлектрические перчатки используются как основное средство защиты. При установке выше 1’000 В диэлектрические перчатки допускаются только как дополнительное средство.
Перед использованием необходимо проверять перчатки на отсутствие механических повреждений (проколов, порезов, трещин), загрязнений, влажности. Проверка на герметичность проводится скручиванием перчаток в сторону пальцев.
Периодические испытания диэлектрических перчаток проводятся раз в полгода. Хранить перчатки следует в сухом помещении, вдали от прямых солнечных лучей, масел, бензина, кислот и веществ, разрушающих материал.

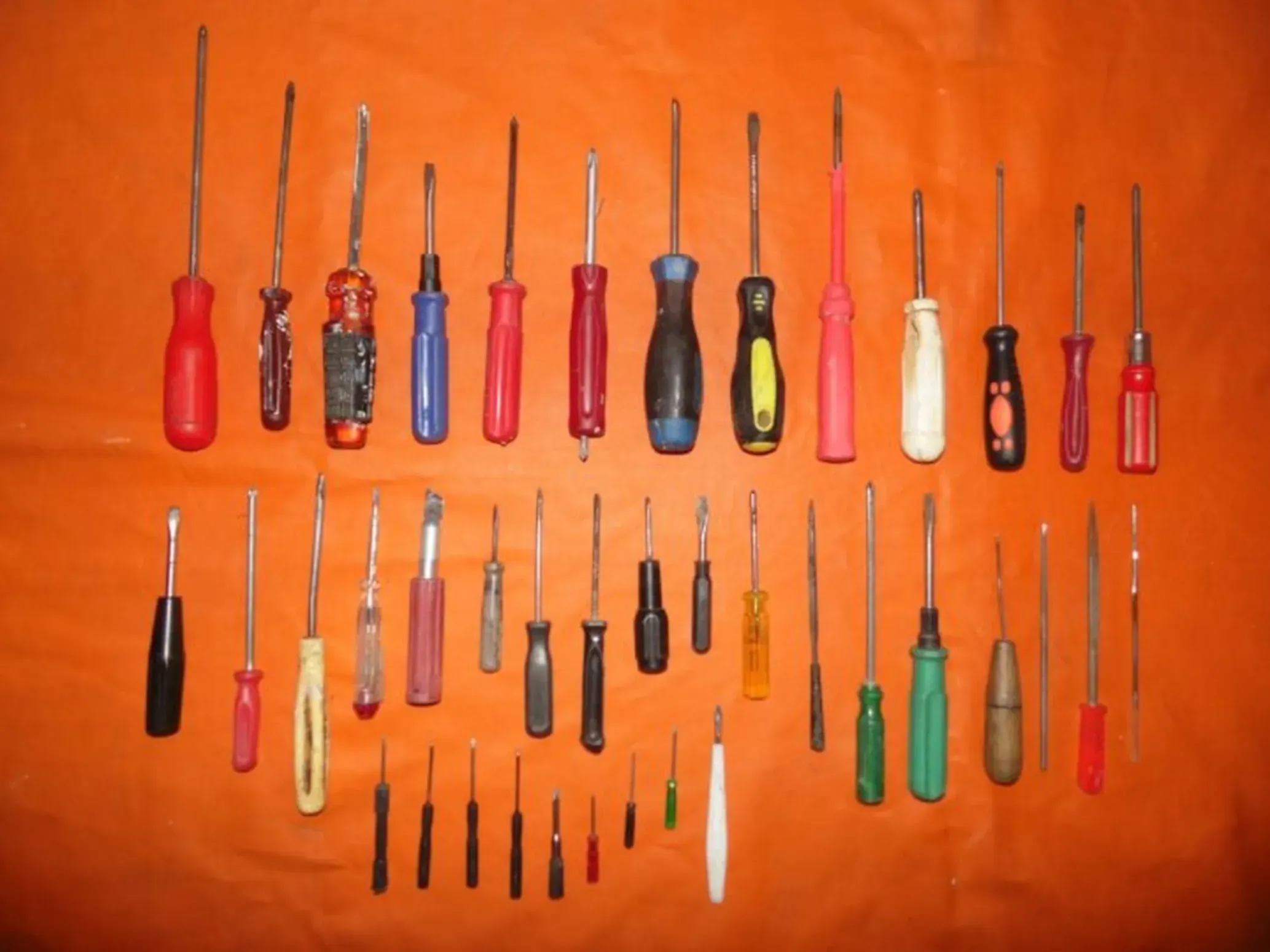

Инструмент с пластиковой ручкой – изолированный?
Пластиковая ручка не делает инструмент безопасным. Трещины, загрязнение, влага, некачественный материал могут сильно снизить защиту. Большинство бытовых инструментов имеет пластиковые или резиновые рукоятки только для удобства хвата.
Рукоять не гарантирует защиту от поражения током. Перед использованием изолированного инструмента следует обратить внимание на:
Внешний вид. У сертифицированных изолированных отвёрток, пассатижей и т. п. изоляция покрывает значительную часть инструмента и проходит испытания. Должны быть соответствующая отметка и сертификат электролаборатории.
Состояние изоляции. Не должно быть трещин, порезов, потёртостей. Если металлическая часть видна в зоне изоляции, инструмент не следует использовать для работы под напряжением.
Маркировка. Ищите обозначение соответствия стандарту для работ под напряжением. Должен присутствовать символ двойного треугольника или надпись «1’000 В».
Документация производителя. Документация подтверждает назначение инструмента для работы под напряжением до определённого уровня, обычно до 1’000 В.
Даже сертифицированный изолированный инструмент не делает работу под напряжением безопасной по умолчанию. До выполнения наряда оборудование следует всегда обесточивать и проверять отсутствие напряжения.
Перед использованием необходим визуальный осмотр на предмет повреждений изоляции: трещин, сколов, порезов, следов нагрева. Лицо, ответственное за электробезопасность, обязано проверять инструмент в лаборатории не реже одного раза в год.

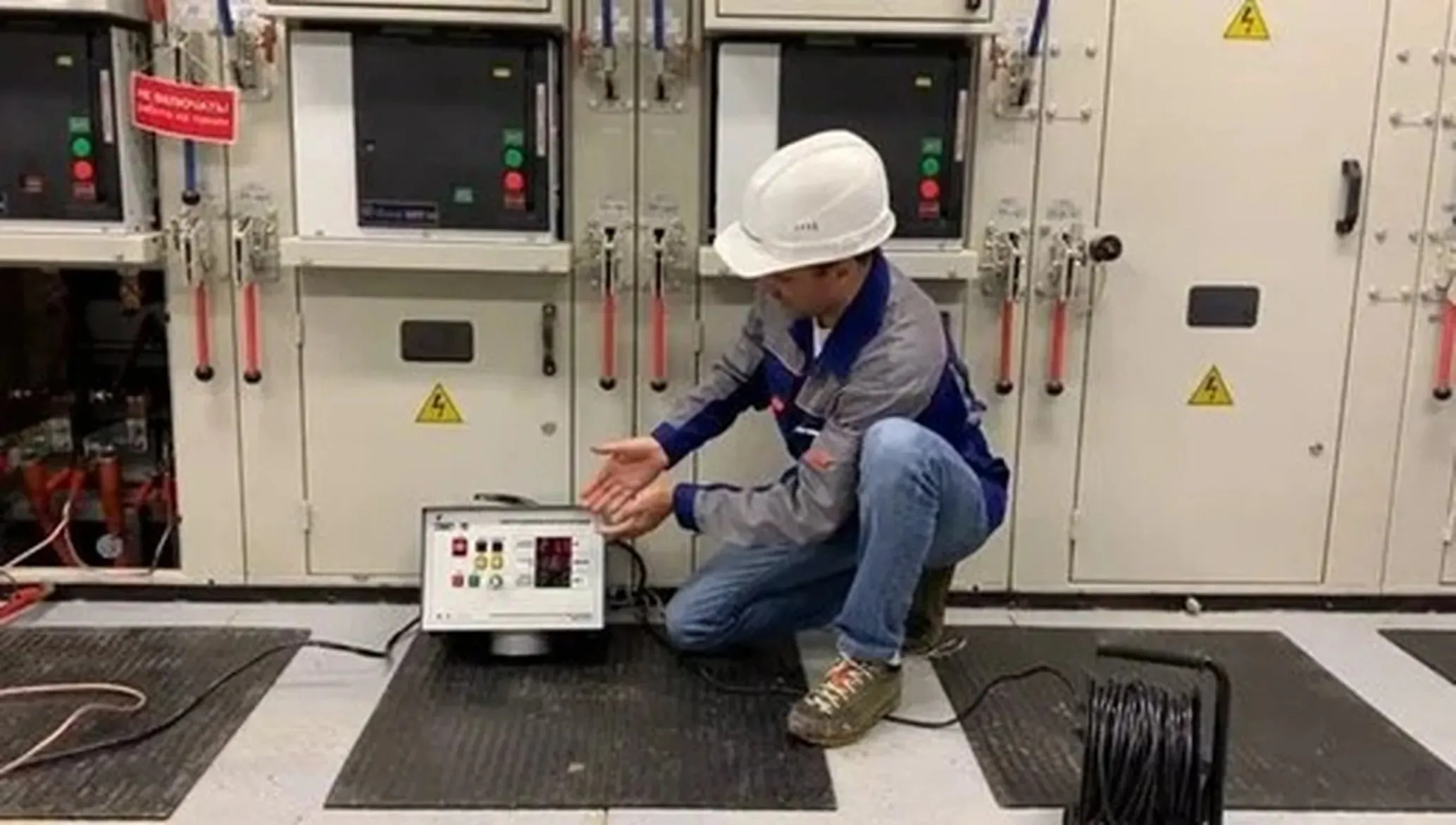

Диэлектрический коврик – формальность?
Диэлектрический коврик нужен не для красоты, а как дополнительное средство защиты от электрического тока. Части тела человека, стоящего на полу, могут стать звеном цепи между токоведущими частями электроустановки и землёй.
Резиновое покрытие коврика имеет высокое электрическое сопротивление и уменьшает вероятность прохождения тока через тело сотрудника при случайном прикосновении к частям оборудования, находящимся под напряжением.
В списке «Коврик обеспечивает»:
Защиту при аварийных ситуациях: повреждении изоляции, появлении напряжения на металлических конструкциях.
Дополнительную защиту наряду с изолированным инструментом и средствами индивидуальной защиты.
Изоляцию от земли при работе у электрощитов и вводных распределительных устройств.
Снижение риска поражения током при случайном касании токоведущих частей.
В списке «Важно понимать, что диэлектрический коврик»:
Должен быть исправным, сухим, соответствовать требованиям по электрической прочности.
Не заменяет отключение и проверку отсутствия напряжения.
Не позволяет безопасно касаться токоведущих частей.
Перед использованием необходимо произвести осмотр на отсутствие трещин, порезов, проколов, расслоений, загрязнений.
Новое оборудование
«Новое оборудование безопасно» – распространённое заблуждение. Только что установленная техника может быть опасной из-за заводского брака, приведшего к повреждению изоляции или узлов устройства.
В списке «Основные риски»:
Несоответствие параметров сети – оборудование может требовать напряжение, частоту или мощность, не совпадающие с параметрами сети. При неправильном подключении техника способна выйти из строя и причинить вред не только окружающим людям, но и имуществу.
Перегрузка сети – высокое потребление тока новым устройством грозит перегревом проводки, перегрузкой сети и возгоранием.
Нарушение правил эксплуатации – использование не по назначению, в неподходящих условиях (влажность, температура и т. д.).
Ошибки монтажа – неправильное подключение проводов, отсутствие заземления. При подобных ошибках человека может ударить током; возможны короткое замыкание и возникновение пожара.
В списке мер безопасности при подключении:
Убедиться, что напряжение и прочие параметры оборудования соответствуют параметрам действующей сети.
После включения контролировать отсутствие запаха гари, искрения, перегрева.
При обнаружении неполадок немедленно отключить оборудование от сети.
Подключать техническое устройство при отключённом питании.
Посмотреть целостность корпуса, кабелей, проводов.
Проверить наличие и исправность заземления.
Изучить инструкцию производителя.
Не касаться токоведущих частей.
При вводе в эксплуатацию промышленного электрооборудования необходимо 72-часовое испытание под нагрузкой.

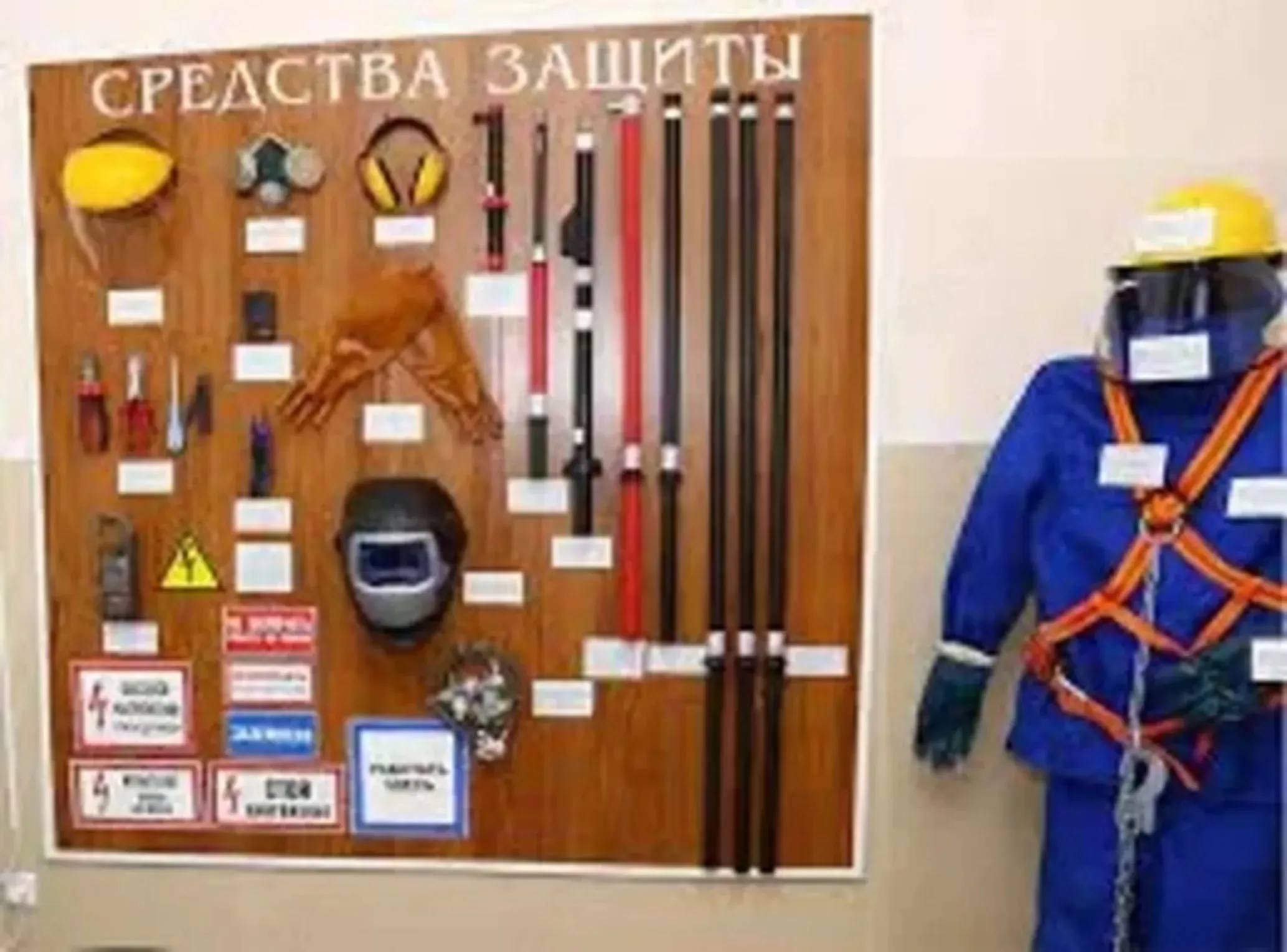

Средства защиты лежат в шкафу – значит, всё в порядке
Недостаточно иметь средства индивидуальной защиты (СИЗ) на объекте. СИЗ должны быть исправны, испытаны, пронумерованы, внесены в журнал учёта, правильно подобраны и доступны обслуживающему персоналу.
Сотрудники предприятия должны быть обучены, уметь применять средства защиты от поражения электрическим током и неукоснительно использовать защитные средства во время работ в электроустановках.
СИЗ не должны лежать у руководителя в шкафу – размещение средств защиты предусмотрено вблизи электроустановок и рабочих мест, в доступности для быстрого использования, в условиях, исключающих повреждение: вдали от источников тепла, солнечных лучей, кислот и веществ, разрушающих полимерные материалы.
Средства защиты должны иметь действующий штамп или маркировку о проведённых испытаниях и регулярно осматриваться перед применением.
Опытный электрик может работать без перестраховки
Опыт помогает быстро оценить обстановку, но не отменяет правила. Специалисты со стажем чаще попадают в опасные ситуации из-за излишней самоуверенности. Нужно запомнить! Электробезопасность начинается не с оборудования, а с дисциплины.
Не нужно верить на слово. Необходимо всегда проверять отсутствие напряжения и использовать исправные средства индивидуальной защиты. Опаснейший миф об электричестве – уверенность «беда точно обойдёт стороной». Перед работой отключи питание и вывеси плакат!
